陕西S30水阳高速严坪村2号大桥垮塌过程推测

据媒体报道,7月20日,陕西省商洛市S30水阳高速严坪村2号大桥受山洪冲击,发生部分桥孔垮塌,我们来看一下。

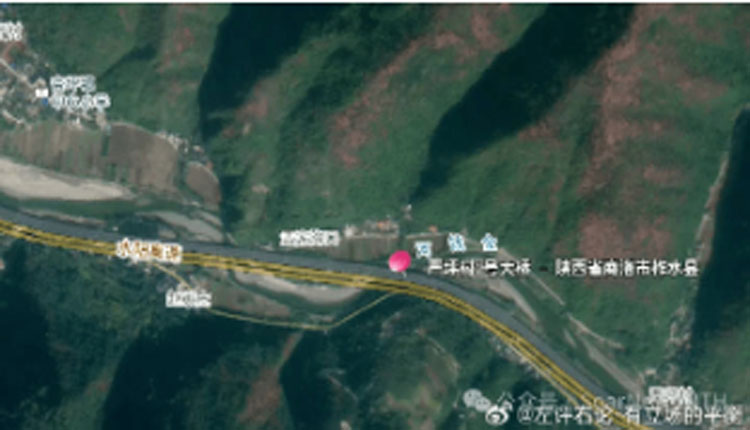

一、概况及事发位置

S30柞水至山阳高速,起于商洛市柞水县下梁镇,止于山阳县城关镇,于2018年12月19日建成通车。事发位置位于柞水县杏坪镇严坪村,严坪村2号大桥跨越金钱河,垮塌部分位于4 * 20m一联。

陕西S30水阳高速严坪村2号大桥垮塌过程推测
网络图片

二、垮塌现象

陕西S30水阳高速严坪村2号大桥垮塌过程推测
网络图片

三、垮塌过程推测

洪水较大时,可能携带有较大的漂流物(如较大的石块),且速度较快,撞击力较大(参见探讨|石块撞击桥墩的第二个模型,子弹能不能击断桥墩?),即使撞不断桥墩,也足以使桥墩发生较大变形。

梁体随桥墩变形,伸缩缝位置梁端脱离墩顶,开始向下跌落,跌落过程中继续挤压桥墩继续变形。由于桥墩未完全失去支撑,梁体最大内力位置并未出现在墩顶,该处发生截面开裂。梁体继续跌落,桥墩被压断。梁体在开裂处发生断裂,梁端跌入水中,梁体发生二次断裂。

陕西S30水阳高速严坪村2号大桥垮塌过程推测
网络图片

四、几点感想

(一)跨河桥应注意桥墩防撞问题,对于通航河流,应注意防船撞和防漂浮物撞击;对非通航河流,应注意防漂浮物撞击。

(二)防撞措施有:适当增加桥墩截面尺寸,增加缓冲设施。

(三)还应增加纵向防落梁措施,在漂浮物撞击时,梁端不至于从墩顶脱离。

文章来源微信公众号:SoarNewSMTH
